蘇州高品檢測儀器有限公司
蘇州電子水平影像儀定制蘇州掃描影像測試儀定制是基于光電影像技術不斷的技術革新、并經外型重新設計后得到的一款新產品。經過多年的技術革新、不斷改進，本款影像儀從外形設計、結構布局、配件選擇到制作工藝上都已經十分成熟，其測量精度≤（3.0+L/200）μm，性能穩定，故障率低，通常，只要在使用時稍加注意，儀器不挪動和不被碰撞，基本上不需要維護，只要每年進行一至兩次的校準即可，維護成本接近于0。
一、簡介：
影像測量儀是基于光電影像技術不斷的技術革新、并經外型重新設計后得到的一款新產品。經過多年的技術革新、不斷改進，本款影像儀從外形設計、結構布局、配件選擇到制作工藝上都已經十分成熟，其測量精度≤（3.0+L/200）μm，性能穩定，故障率低，通常，只要在使用時稍加注意，儀器不挪動和不被碰撞，基本上不需要維護，只要每年進行一至兩次的校準即可，維護成本接近于0。本款影像儀成本控制嚴謹，性價比高。蘇州電子水平影像儀定制優質廠家,設備銷往全國各省,服務著3000余家企業及質檢單位!
二、技術參數：
1.品名：影像測量儀
2.型號：SMV-3020
3.尺寸規格：
4.運動行程（XYZ）：300×200×150mm
5.工作臺尺寸：450×350mm
6.玻璃臺尺寸：340×240mm
7.外觀尺寸（L×W×H）：700×600×900.31mm
8.工件荷重：30kg
9.儀器凈重：220kg
10.電源：AC220V±10%頻率：50Hz
11.工作環境：溫度20℃±2℃，溫度變化﹤2℃/hr，濕度30%～80%
三、影像系統：

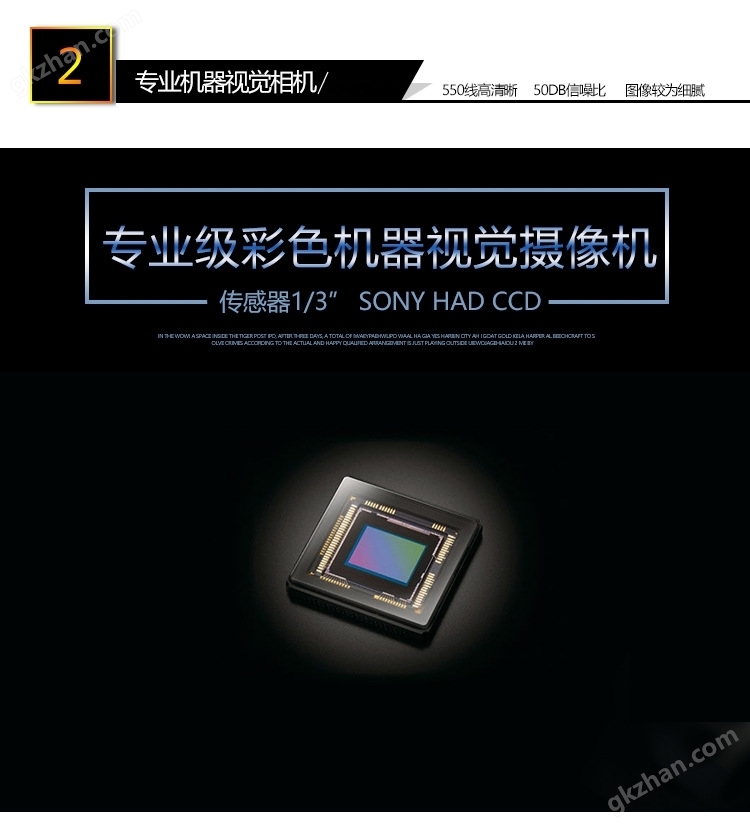

1.CCD：SONY芯片，彩色1/3"CCD
2.變焦物鏡倍率：0.7X～4.29X
3.視頻總倍率：20X～120X
4.光源：上表面光、下輪廓光，均可調節亮度。上光源為3環LED冷光源，輪廓光為LED冷光源
5.精度：
6.分辨率：0.001mm
7.精度：≤（3.0+L/200）μm（注：L為被測量長度，單位為mm）
四、應用范圍：
影像測量儀廣泛應用于各種精密制造業，如組件、模具、電子、通信、機械、五金、齒輪、塑料、儀表、鐘表、LED、PCB等行業，可測量的材料包括金屬、塑料、橡膠、PCB、陶瓷等。在企業、高等院校、研究所、計量檢定機構等單位的實驗室、計量室和生產車間使用廣泛。同時，影像測量儀還可用于逆向工程領域，能夠描繪出產品的輪廓，以便于加工制造。
五、產品特點：
SMV系列影像測量儀結合光、機、電一體，將工件攝入計算機處理并放大20到120倍(可選更高放大倍數)，顯示于屏幕上，可以直接拍照存檔或做表面觀察、量測、繪圖，其測量資料可做SPC統計、成EXCEL報表、制圖文件，也可以轉成AUTOCAD應用，AUTOCAD圖形也可以調入計算機軟件中與工件對比，制成數據，可以在計算機上儲存、打印，更可通過網絡進行傳送。
六、主要特點：
1.儀器依照人機工程學原理經整體設計而成，外形美觀大方、結構合理；
2.機臺底座和立柱采用高密度優質花崗巖精研而成，穩重厚實、不變形，適合于各項高精度工件產品的非接觸精密量測；
3.光柵尺延用多年，測量準確度始終保持前沿、性能十分穩定；
4.機臺量測臺的X、Y軸采用超高精度的線軌，可長時間保持機臺的高精度且持久耐用。此外本機臺同時適用于一般量測環境跟實驗室的環境；
5.量測臺X軸與Y軸之間的高度為目前市場上各機種中設計理想且薄的機種；
6.采用高精度無牙螺桿傳動系統，摩擦系數小，傳動更平穩；
7.一次性模壓成型鋁工作臺，輕量化，更不易變形；
8.科技化的Z軸拱型支撐設計，可讓導軌與光學鏡頭達到理想的近距離設計，達到力學上的對稱與均衡，減少誤差
9.光源采用高科技光學用LEDs彩色冷光，不發熱、低用電量且壽命可達50,000工作小時以上。量測輪廓用綠色LEDs底光的光纖冷光源；量測表面用白色LEDs光源，是LED燈組成的環型光源；
10.高清晰度鏡頭和高分辨率CCD，產品精準投影、測量更加精準；
11.軟件界面簡潔直觀，易學、實用，功能*；
12.*的自動擺正功能。工件任意放置，設定工件坐標后，工作自動擺正；
13.測量數據可導出成Word、Excel、AutoCAD格式文件，方便存儲、分析和傳輸。
14.蘇州電子水平影像儀定制優質廠家,行業從事十余年
QMS3D-M軟件是自主開發手動影像加探針測量應用軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量。應用于各種精密制造業，如組件,模具,電子,通信,機械,五金,塑料,儀表,鐘表,PCB,LCD等行業。可測量的材料包括金屬,塑料,橡膠,玻璃,PCB,陶瓷等;
七、幾何元素測量：
1.可以測量十五種幾何元素(點,直線,平面,圓,圓弧,橢圓,矩形,鍵槽,圓環,圓柱,圓錐,球,開曲線,閉曲線和焦面)，并且可以測量高度,也可以預置基本幾何元素。
2.特點:
2.1.根據實際測量需求可以選擇接觸式測量---探針測量，也可以選擇非接觸式測量---影像測量。
2.2.多種測量方法:智能尋邊,整體采點,多段采點,鼠標采點,鄰近采點,十字線采點,放大采點，對比采點,探針采點;
2.3.幾何元素構造：
2.4.*幾何元素構造功能,可以構造二維和三維幾何元素;
3.特征:
3.1.可以構造多種元素:例如點,直線,圓,圓弧,橢圓,矩形,距離,角度,圓環,鍵槽,平面,圓柱,圓錐和球;
3.2.多種構造方法:提取法,相交法,垂直法,平行法,相切法,對稱法，鏡像法等;
4.坐標系統：
能建立機械坐標系和工件坐標系，實現各坐標系的坐標變換，能方便地實現直角坐標系與極坐標系之間的相互轉換，能實現各工件坐標系的存儲和使用。可以建立二維坐標,也可以建立三維坐標;
5.用戶程序：
不受限制的用戶程序記錄、編輯、保存、呼出功能。QMS3D-M用戶程序可以記錄、編輯用戶動作，實現復制測量，大幅提高測量效率。
簡易的用戶程序教導方式，可復制教導步驟，*的視覺化編輯功能，方便批量檢測。
QMS3D-M使用教導程序方式記錄用戶程序。用戶在di一次測量工件時，系統自動記錄工件測量的用戶程序，記錄的用戶程序能被保存到電腦以便再次打開重新運行。
6.輔助對焦：
通過輔助對焦可以*手動對焦,使得影像質量更好,為提高測量提供保證.
7.圖形功能：
有*的圖形處理和顯示功能（縮放、平移、視窗顯示、局部放大、全屏顯示），使測量結果更加形象、直觀，便于用戶操作。
8.標注功能：
能直接在繪圖區及影像區的元素圖形上標注角度、距離、X方向距離、Y方向距離、圓（弧）半徑、圓（弧）直徑、弧長，使用戶一目了然。
9.誤差補償：
軟件帶有系統誤差和鏡頭中心補償功能。目前可對坐標定位系統誤差和垂直度系統誤差進行補償。對坐標定位系統誤差的補償，有“線性補償"和“區段補償"兩種方法可供選用。鏡頭中心補償是在不同倍率下進行進行鏡頭中心偏移補償;
10.公差：*的尺寸公差計算能力。
符合國標的形位公差計算能力，以圖表描述直線的直線度，圓、弧的真圓度，平面的平面度。位置公差計算包含位置度、平行度、垂直度、傾斜度、同心度、同軸度以及對稱度。
11.報表功能：
測量數據可以導出到默認Excel、自定義Excel、Word、SPC等。
12.探針管理系統：
探針管理系統包括標準器創建,探針校正,探針管理操作以及探針系統管理功能;
13.傳感器同步：
傳感器同步包括:探針與影像同步以及激光位移器與影像同步;
14.語言轉換：
現已準備好的“中文簡體"、“中文繁體"與“英文"三種屏幕對話語言已能滿足絕大多數用戶的需求。
八、公司介紹：
本公司成立于2006年是一家集研發，生產，銷售，服務于一體的綜合型企業，在蘇州及東莞均擁有生產基地，占地面積超過15000.68平方米。自公司成立以來我們不斷精益求精，創造出符合規范的可靠性及力學類應用設備，從產品研發到售后服務，每一個環節都以客戶的觀點與需求作為思考的出發點，并以的加工設備，*的生產工藝，嚴格的管理體系，雄厚的技術實力和良好的品牌價值贏得許多廠商的信賴與支持。蘇州電子水平影像儀定制,國家重點實驗室認可產品,彰顯品質,10余年技術積累,經驗豐富。
