TH6743 可編程開關直流電源

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地惠州市

在線詢價收藏產品查看聯系電話

聯系方式：陳琪查看聯系方式

更新時間：2025-05-11 08:28:53瀏覽次數：67次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

暫無信息

常州市同惠電子有限公司

經營模式：生產廠家

商鋪產品：400條

所在地區：江蘇

聯系人：陳琪

詢價 給他留言

產品簡介

■ 額定輸出：0-800V/0-3.96A (1080W)■ 寬量程操作，定功率輸出■ 高效率和高功率密度■ 可編程內部電阻，仿真電池輸出■ 恒流優先模式，為LED供電時減少電壓和電流過沖■ 主從串并聯操作■ 24位色4.3英寸彩色液晶屏顯示■ 數字鍵盤操作■ 旋鈕對電壓電流值進行粗調和細調■ 定時輸出時間（0-3600.0s）■ 可編程電壓或電流的上升時間■ RS232、USB HOST、USB......

詳細介紹

簡介

TH6700系列是一款單路輸出、寬范圍可編程開關直流電源，有輸出功率為360W、720W以及1080W的三種機型。用戶可以實現主從串聯2臺或者主從并聯3臺TH6700電源，滿足更高的輸出電壓和輸出電流需求。

TH6700系列具有可調斜率功能，用戶可以設置輸出電壓、電流的上升、下降時間，避免開關瞬間的浪涌電流破壞器件。

TH6700系列的恒壓/恒流優先選擇模式能夠很好的保護被測件。傳統電源在輸出開啟時通常處于CV模式，這會瞬間給容性負載帶來較大的浪涌電流。TH6700系列在輸出開啟瞬間，能優先運行在CC模式，避免突發的尖峰電流，保護器件。

TH6700系列的可編程內阻功能可應用于仿真電池的輸出。例如，TH6700可以設置模擬電池內阻的電阻值，從而使輸出電壓下跌。

TH6700系列提供OVP、OCP和OTP保護。輸出電壓或電流一旦超過預先設定的值，輸出立即關閉；機器內部的溫度一旦超過一定的溫度，輸出也會立即關閉。

TH6700系列后面板可以接成兩端量測或四端量測。接成四端量測時具有遠端補償功能，可補償電源到待測件上的壓降。

功能特點

A. 可調斜率功能

通過設置電壓或電流的上升/下降時間獲得電壓/電流轉換速率來控制輸出

例如：設置輸出電壓為20V，電壓轉換速率為5V/s，則上升時間為4s；

電壓轉換速率為10V/s，則上升時間為2s；

電壓轉換速率為20V/s，則上升時間為1s；

電壓轉換速率為40V/s，則上升時間為0.5s。

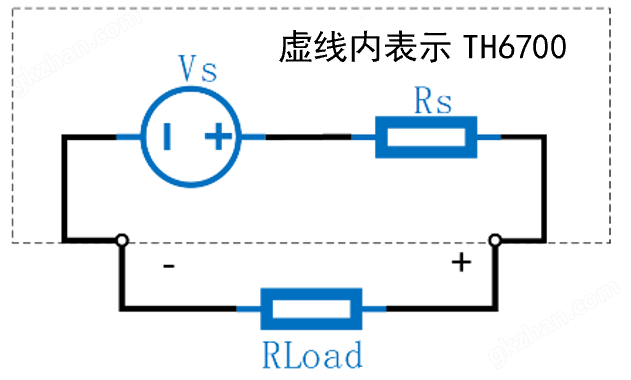

B. 可編程內部電阻 - 仿真電池輸出

電池一般具有內部電阻，在使用電池供電時，輸出電壓由于電池的內部電阻分壓，會出現電壓下跌。

計算公式：

使用TH6700設置模擬內阻值，從而使輸出電壓下跌，模擬電池的真實輸出。

C. 數據保存 – 記錄被測件運行數據

用于記錄電流、電壓、時間等數據，打開記錄后以1 次/s的速率開始記錄，5000 次。

接上sense端則記錄被測件兩端實際電壓、電流值；

不接sense端則記錄TH6700輸出的電壓、電流值。

結束后，儀器數據將以CSV后綴名保存至 U 盤CSV 文件夾下。

D. 恒壓（CV）/恒流(CC)優先選擇模式 – 保護被測件

傳統電源在輸出開啟時通常處于CV模式，這會瞬間給電容性負載帶來一個較大的浪涌電流。

恒壓優先模式，用于在輸出開啟時獲取較快的電壓爬升速度，以便針對需要電壓高速的測試場景。

恒流優先模式是指在輸出開啟瞬間，優先運行在CC模式,可以:

1. 避免突發的尖峰電流，保護器件免遭浪涌電流損壞。

2. 輸出電流無過沖，用來測試恒流工作特性的待測物

應用

■ 研發和設計驗證通用測試

■ 新能源太陽能電池，新動力汽車，電動自行車

■ 生產線工作臺常規測試、維修

■ 自動化設備集成測試

■ 太陽能光伏模擬測試

■ 教學實驗室

■ LED測試

技術參數

參數			TH6731	TH6732	TH6733	TH6741	TH6742	TH6743
輸出	功率	額定功率	360W	720W	1080W	360W	720W	1080W
		功率限制	約額定功率*105%
	電壓	額定電壓	0-250V			0-800V
		電壓	262.5V			840V
	電流	額定電流	4.2A	8.4A	12.6A	1.32A	2.64A	3.96A
		電流	4.5A	9A	13.5A	1.44A	2.88A	4.32A
設置	電壓	范圍	0-262.5V			0~840V
	電流	范圍	0-4.5A	0-9A	0-13.5A	0-1.44A	0-2.884A	0-4.32A
負載調節率*1		電壓	≤130mV			≤405mV
		電流	≤9.5mA	≤14mA	≤18.5mA	≤6.44mA	≤7.88mA	≤9.32mA
電源調節率*2		電壓	≤128mV			≤403mV
		電流	≤9.5mA	≤14mA	≤18.5mA	≤6.44mA	≤7.88mA	≤9.32mA
設定值解析度		電壓	100mV
		電流	1mA	1mA	10mA	1mA	1mA	1mA
回讀值解析度		電壓	100mV
		電流	1mA	1mA	10mA	1mA	1mA	1mA
設定值精度 (25℃±5℃)		電壓 (>0.1V)	≤0.1%+200mV			≤0.1%+400mV
		電流 (>0.1A)	≤0.1%+5mA	≤0.1%+10mA	≤0.1%+20mA	≤0.1%+2mA	≤0.1%+4mA	≤0.1%+6mA
回讀值精度 (25℃±5℃)		電壓 (>0.1V)	≤0.1%+200mV			≤0.1%+400mV
		電流 (>0.1A)	≤0.1%+5mA	≤0.1%+10mA	≤0.1%+20mA	≤0.1%+2mA	≤0.1%+4mA	≤0.1%+6mA
紋波與噪聲 (20Hz-2MHz)		差模電壓	≤80mVp-p and 15mVrms	≤100mVp-p and 15mVrms	≤120mVp-p and 15mVrms	≤150mVp-p and 30mVrms	≤200mVp-p and 30mVrms	≤200mVp-p and 30mVrms
		差模電流	≤10mArms	≤20mArms	≤30mArms	≤5mArms	≤10mArms	≤15mArms
動態恢復時間*3 (50%-99%負載)負載頻率=100Hz			≤2ms
上升時間*4（空載）		10%-90%	≤100ms			≤150ms
上升時間*4（滿載）		10%-90%	≤100ms			≤150ms
下降時間*5（滿載）		90%-10%	≤150ms			≤300ms
下降時間*5（空載）		90%-10%	≤1200ms			≤2000ms
定時器		設置范圍	0-9999999（時分秒）
啟動延時		設置范圍	0-99.99s
停止延時		設置范圍	0-99.99s
斜率設置		電壓上升	0.1~500V/s			1~1600V/s
		電壓下降	0.1~500V/s			1~1600V/s
		電流上升	0.001~9A/s	0.01~18A/s	0.01~27A/s	0.001~2.88A/s	0.001~5.76A/s	0.001~8.64A/s
		電流下降	0.001~9A/s	0.01~18A/s	0.01~27A/s	0.001~2.88A/s	0.001~5.76A/s	0.001~8.64A/s
模擬內阻		設置范圍	0~55.55Ω	0~27.77Ω	0~18.51Ω	0~555.5Ω	0~277.8Ω	0~185.1Ω
外部電壓控制 (25℃±5℃)		CV精度	額定輸出電壓±0.5%
		CC精度	額定輸出電流±1%
外部電阻控制 (25℃±5℃)		CV 精度	額定輸出電壓±1.5%
		CC 精度	額定輸出電流±1.5%
功率因數		100VAC（滿載）	0.99			0.99
		200VAC（滿載）	0.97			0.97
效率		100VAC（滿載）	77%			78%
		200VAC（滿載）	79%			80%
主從控制		主從并聯	含主機最多并聯3臺
		主從串聯	無
保護		過壓OVP	20-275V			20-880V
		OVP精度	±2% 的額定輸出電壓
		過流OCP	0.45~4.72A	0.9~9.45A	1.35~14.17A	0.144-1.512A	0.288-3.024A	0.432-4.536A
		OCP精度	±2% 的額定輸出電流
		過溫OTP	內部溫度上升決定
體積和重量		外形體積（mm）	215(W)×146(H)×420(D)
		上架體積（mm）	215(W)×132(H)×420(D)
		重量（凈重）	3kg	5.3kg	7.5kg	3kg	5.3kg	7.5kg
供電電源			88-265VAC，50/60Hz
注： 1. 負載調節率（空載-滿載，恒輸入電壓） 2. 電源調節率（88-132VAC 或 170-265VAC，恒載） 3. 動態恢復時間（負載從額定輸出電流的 50%至 99%變化時，輸出電壓在額定輸出的0.1%+10mV 范圍內恢復的時間，負載頻率=100Hz） 4. 上升時間（額定輸出電壓 10%-90%，帶額定電阻負載） *5. 下降時間（額定輸出電壓 90%-10%，帶額定電阻負載）
